MOD SEGA MEGA DRIVE 2 SWITCHLESS CON CHIP PIC PLACA NORMAL

-------------------------------------------------------------------------------------------------------------------------------------------------------

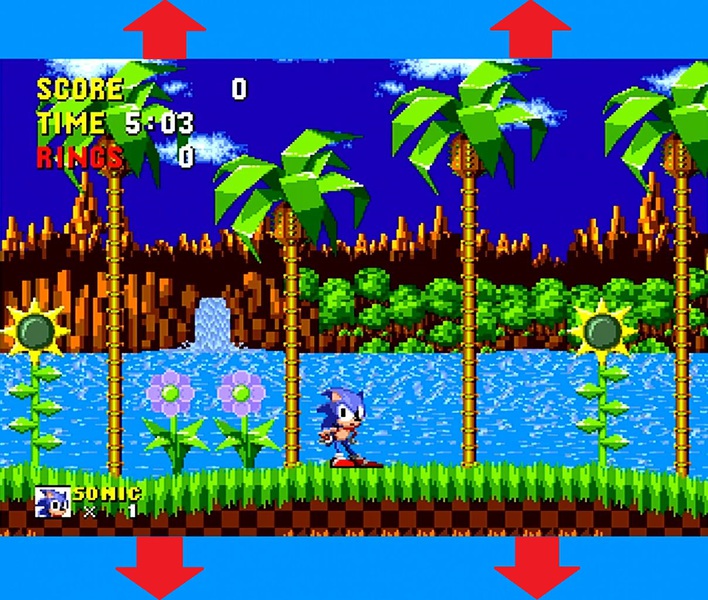

Veremos la imagen a pantalla completa, podremos usar juegos de otras regiones preservando la carcasa con LED TRICOLOR, AZUL/VERDE/ROJO (PAL/USA/JAP).  hay que grabar el CHIP o comprarlo ya grabado para Mega Drive/Genesis



Debemos tener:  Soldador, estaño de calidad, indeleble, alicates y destornillador de estrella.

Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: Media





También necesitaremos:



- Chip PIC 16F630 grabado para MD

- Cables finos de colores.

LED tricolor con ánodo común translucido.

- Resistencias: 2K2 y 6K8 (aproximadamente)



 El cable con conector de la foto no es necesario.







 1 - Cortaremos la pista marcada en fucsia y rasparemos con cuidado la zona azul.





 2 - Doblaremos las patas del LED de Anodo comun verificando que la pata larga sea la que tiene el +



Podéis verificar que vuestro led es de anodo común dandole 3 voltios  con el positivo en la pata larga (yo uso una pila de botón de 3V)





 3 - Cambiaremos la resistencia R9 original (121) por una de 6K8 (682)



4 - Cambiaremos el LED original por nuestro LED con cuidado para que los "brazos" no toquen la placa.







 5 - Rascaremos la zona marcada en fucsia







 6 - Mediremos continuidad con el polimetro comprobando que pite entre la zona rascada y la pata marcada de este condensador





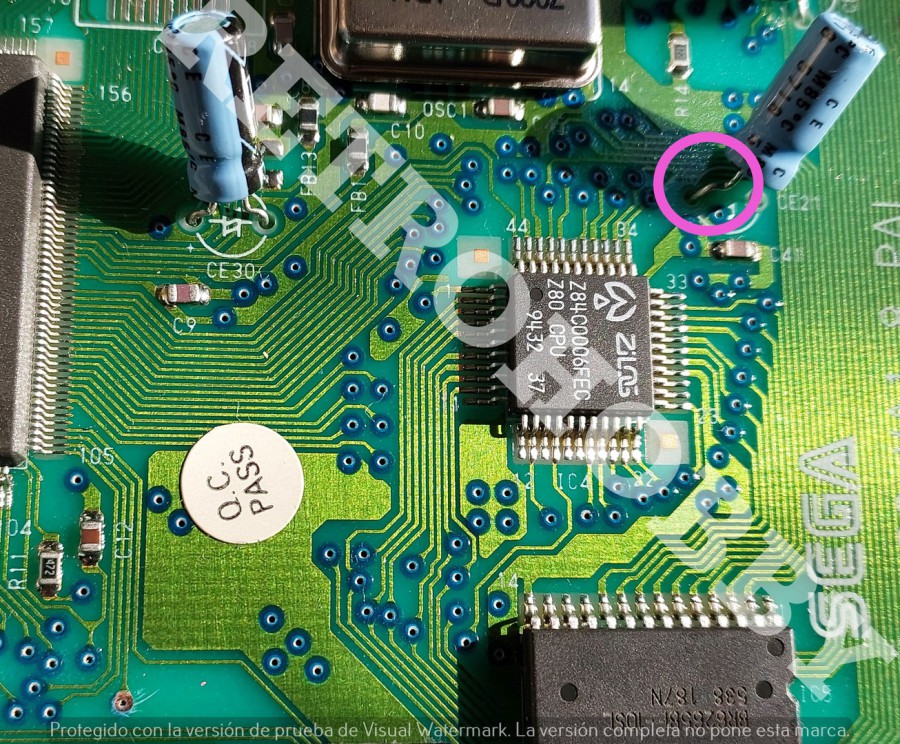

 7 - Rascaremos la zona dentro del circulo fucsia profundizando para que no haya continuidad con el agujero



 8 - Cortaremos la pista marcada en fucsia con cuidado de no cortar las pistas de la izquierda y rasparemos la zona azul.







 9 - Soldaremos la resistencia de 2K2 (222) entre la pata del nuevo LED y la zona rascada.











 10 - Volveremos a medir continuidad con el polimetro comprobando que ya NO pite entre la zona rascada y la pata marcada de este condensador.



      Si pita deberemos mejorar el paso 7 hasta que no pite.







 12 - Desoldaremos el reset, levantaremos las patas de abajo y lo volveremos a soldar  como esta en la imagen.

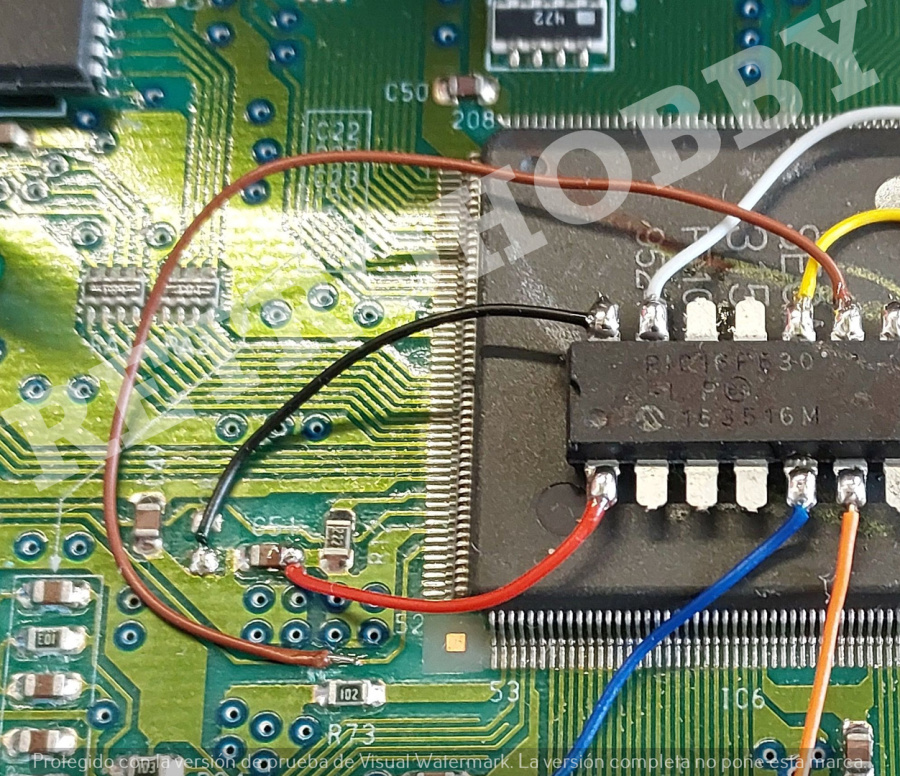

  13 - Soldaremos los cables negro, rojo y marron.







 14 - Soldaremos los cables amarillo, gris y morado como esta en la imagen.



  El cable gris con la pata del reset no deben de tocar la placa.



  15 - Soldaremos los cables que nos falten y revisaremos que todo quede como en la foto.



  Ya podremos probar la consola con cuidado de que nada haga corto y de insertar el artucho al derecho, el color azul indicará PAL-50Hz (como la bandera EU), el rojo JAP-60Hz (como la bandera) y el verde USA-60HZ.



   Protegeremos los "brazos" del  LED y pulsador con termofusible o termoretractil.





16 - Sacaremos la pieza translucida, la marcaremos con un cuttex y partiremos con los alicates (o minidrill) para que no tropieze con el led y volveremos a colocarla antes de cerrar la consola.
