MOD SUPER NINTENDO 3CHIPS INTERRUPTOR       =========================================

También necesitaremos:

- Punta de destornillador Gamebit

- LED tricolor con anodo común.

- Aguja de punta fina.

- Resistencia 2K2.

- Cable fino.

Antes de comenzar debemos encender la consola sin estar conectada a nada (es importante).

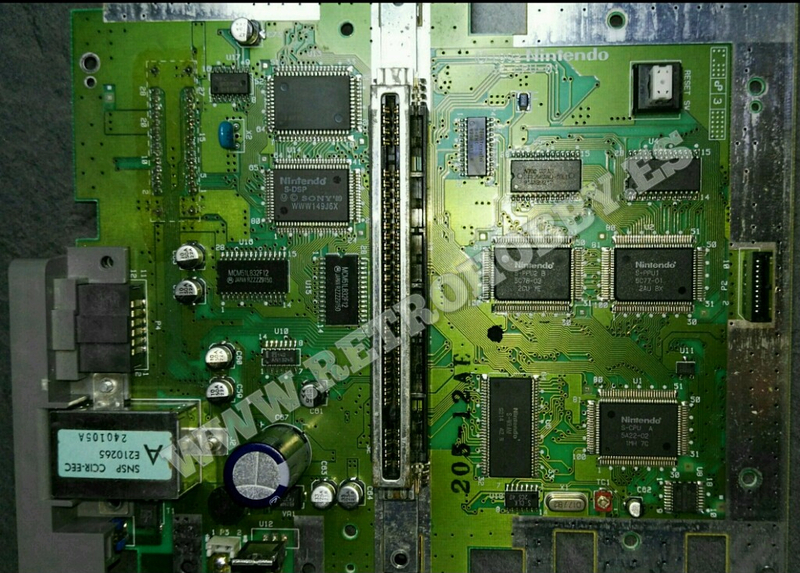

Quitaremos las carcasas y las chapas hasta dejarla asi, si la placa es one chip no seguiremos adelante.

Haciendo palanca con el destornillador plano abriremos el bote de radiofrecuencia, podemos encontrarnos 4 modelos:

MODELO A

1A - Con un cutter cortamos la pista marcada en rosa.

2A - Soldamos un extremo de la resistencia de 2k2 a la pata del chip que tiene la flecha y el otro a la pata libre del interruptor

3A - Pelamos el cable y lo soldamos a la pata central del interruptor, el de la pista cortada

MODELO B

 1B - Con un cutter cortamos la pista marcada en rosa.

 2B - Soldamos un extremo de la resistencia de 2k2 a la pata del chip o a la resistencia que tienen la flecha y el otro a la pata libre del interruptor

3B - Pelaremos el cable y lo soldaremos a la pata central del interruptor      (Flecha rosa)

MODELO C

 1C - Con un cutter cortamos las pistas marcadas en rosa.

 2C - Unimos los dos puntos azules.

3C - Soldamos la resistencia de 2k2 entre los puntos amarillos.

4C - Pelamos el cable y lo soldamos a la pata central del interruptor.

MODELO D

 1D - Con un cutter cortamos las pistas marcadas en rosa.

 2D - Unimos los dos puntos azules.

3D - Soldamos la resistencia de 2k2 como esta en la imagen.

4D - Pelamos el cable y lo soldamos a la pata central del interruptor.

4 - Haciendo palanca con la aguja fina y a la vez calentando con el soldador levantaremos la pata la 30 del chip S_PPU2 (la de la esquina) y la 24 del chip S_PPU1 (Séptima desde la derecha)

Si en tu modelo el zócalo es extraíble quítalo para mayor comodidad

5 - Levantaremos la 4ª pata del chip de region (aseguraros de que ya no toca la pista)

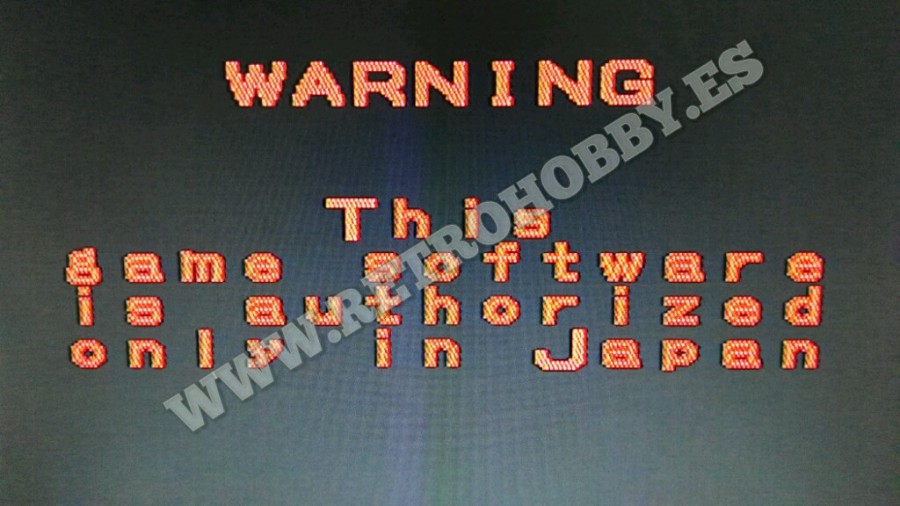

  Si solo levantasemos mos la cuarta pata del chip de región y no hiciesemos el resto del mod no podríamos usar bastantes juegos, nos darián este mensaje ya que algunos chequean al arrancar si la consola es PAL o NTSC (50/60Hz).

6 - Protegeremos con cinta y soldaremos el cable a las patas levantadas

Es conveniente sujetar el cable con cinta o termofusible para protejerlo de tirones. la uña

  Podéis verificar que vuestro led es de anodo común dandole 3 voltios con el positivo en la pata larga (yo uso una pila de botón de 3V)

  8 - Le quitaremos la pata verde (GREEN).

9 - Soldaremos las patas del nuevo led donde estaba el otro.

Si os parece que el LED luce demasiado podéis cambiar la resistencia que esta en la otra cara por una de 2K2 (nosotros la cambiamos).
