CompartirSEGA MEGA DRIVE / SEGA GENESIS ==============================
Modelos fabricados por SEGA
--------------------------------------------------------------------

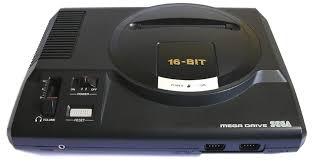

Mega Drive Japón 1988
- Ranura de cartuchos grande.
- Fácil de modificar
- Alimentador 100V - 9VDC + C -
- Mono en cable TV estereo en jack.

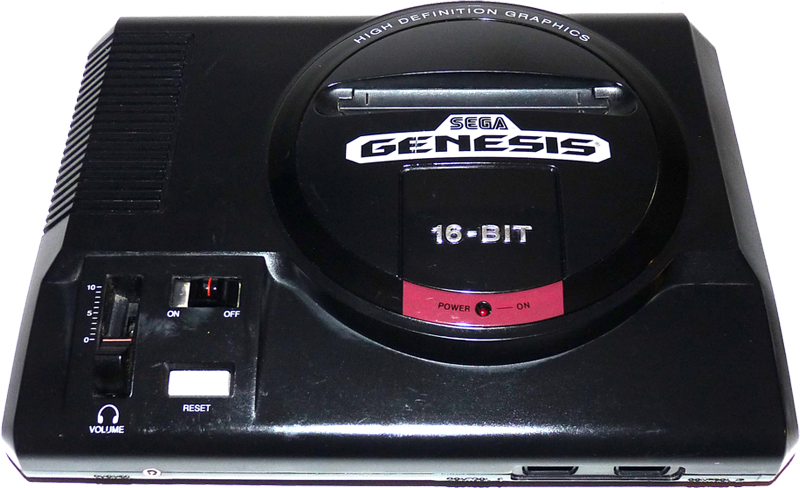

Genesis America 1989
- Ranura de cartuchos pequeña
- Fácil de modificar
- Alimentador 110V - 9VDC + C -
- Mono en cable TV estereo en jack.
Mega Drive PAL 1999
- Ranura de cartuchos pequeña
- Fácil de modificar
- Alimentador 220V - 9VDC + C -
- Mono en cable TV estereo en jack.
Mega Drive 2 Japón 1993
- Ranura de cartuchosGrande.
- Alimentador 100V - 10VDC conector pequeño - C +
- Estéreo en cable TV.
Genesis 2 América 1993
- Ranura de cartuchos pequeña.
- Alimentador 110V - 10VDC conector pequeño - C +
- Estéreo en cable TV.
Mega Drive 2 PAL 1993
- Ranura de cartuchos pequeña.
- Alimentador 220V - 10VDC conector pequeño - C +
- Estéreo en cable TV.
Megajet JAP 1994
- Ranura de cartuchos grande.
- Alimentador 12V - 10VDC conector pequeño - C +
- Estéreo en cable TV.
Nomad EEUU 1995
- Ranura de cartuchos pequeña.
- Alimentador 110V - 10VDC conector pequeño - C +
- Estéreo en cable TV.
Multimega / CDX 1994
- Ranura de cartuchos y lector de CD
- Alimentador 110V - 10VDC conector pequeño - C +
- Estéreo en cable TV.
CARACTERÍSTICAS
-----------------------------------------
- Procesador 16 Bits, Procesador gráfico (GPU) 16 bits.
- Resolución 320 x 224, 320 x 240 paleta de 512, 80 Sprites en pantalla.
- Todas las Mega Drive tienen una Máster System dentro.
- Unidades vendidas en todo el mundo: 30.75 millones.
- Posibles cables de vídeo:
■ Antena ó RF (no usar nunca)
■ AV 3 RCA colores (Calidad intermedia)
■ RGB euroconector (Aconsejable)
- Catálogo de juegos unos 1600 en total (muchos salieron en varias regiones):
■ 420 Juegos NTSC salieron en Japón (cartucho grande)
■ 707 Juegos NTSC en América (cartucho pequeño)
■ 481 Juegos PAL salieron en Europa (cartucho pequeño)
MEGA CD / SEGA CD
-------------------------------------------
Se puso a la venta en japón en 1991, USA 1992, Europa 1993. Es un periférico que le añade un lector de CD a la Mega drive 1 y Mega drive 2 otorgando a los juegos una capacidad 150 veces superior a la del cartucho, permite escuchar audio con calidad CD y soporte para reproducir vídeos de baja resolución.
32X / SUPER 32X
------------------------------------
Se puso a la venta en 1944, es una expasión que se añade por encima a las megadrive, incluye:
Chips gráficos (GPU) de 32 bits permitiendo mover gráficos en 3D y 32.768 colores simultáneos.
También incluye un coprocesador y un nuevo chip de sonido (12 canales en total)
Los cartuchos son distintos, necesita un alimentador adiccional y un cablecito de vídeo.
REGIONES
-----------------------
Sega estableció tres regiones: JAP, USA y PAL,
Sólo el 15% de los juegos comprueban la región por lo que podremos jugar a la mayoría de los americanos sin hacer nada
Los cartuchos japoneses son mas grandes por lo que necesitaremos un adaptador, agrandar la consola o cambiar la carcasa del cartucho.
La Megadrive 1 es fácil de modificar por que los puntos a soldar son grandes.
Los adaptadores permiten usar juegos de otras regiones.
La imagen y el sonido no mejora.
Permite usar los juegos japoneses sin agrandar la ranura.
EVERDRIVES
----------------------------
Hace unos años un ucraniano creó un cartucho con el que podemos jugar a casi todos los juegos, hay buenos clones.
Los ficheros llamados ROMS que descargabamos para emuladores los podemos copiar en la tarjeta del everdrive.
Como todas las Megadrive llevan dentro una Máster system podremos usar sus roms sin mas. Para usar las roms de 32X necesitaremos tener el 32X.
Si la consola no está modificada no podremos usar un 15% de los juegos, nos saldrá este mensaje:
SONIC NO ES BAJITO Y GORDITO, LA VELOCIDAD ESTA RALENTIZADA
-----------------------------------------------------------------------------------------------------------------------------------------------------------
JAILBARS (barrotes)
--------------------------------------------
- Cuando conectamos el cable RGB a nuestra Mega Drive advertimos en las teles modernas unas rayas, esto se debe a que no entregan el sincronismo puro que necesita el RGB, Las SNES padecen patrones de ajedrez por la misma causa. Hay 2 opciones para quitarlas:
1- Un cable RGB CSYNC
2- Un mod que hace que desaparezcan y se vea mas nítido.
CABLE DE ANTENA
Es el que venía con la consola, se ve de pena y hay que buscar el canal:
CABLE DE VIDEO COMPUESTO - 3 COLORES - AV 4€
Aunque se ve mejor que el de antena se sigue viendo borroso:
Cable RGB normal 8€
La imagen es nítida, el sonido tiene zumbido, es mono y hace barrotes en las tv planas.
Cable RGB Hecho a mano por nosotros con placa SNES 18€
El sonido es estereo y limpio, la imagen es nítida y el colorido es perfecto en todas las TV.
Cuando sacaron la versión PAL de la MD la aplastaron la imagen, si la vemos en 16:9 peor todavía.
La velocidad del juego y el sonido se vieron ralentizados.
Razones para modificar nuestra consola
----------------------------------------------------------------------------------------
1 - Ver nuestra consola a pantalla completa (NTSC).
2 - Usar los juegos a su velocidad original (menos ralentizaciones)
3 - Usar cartuchos de cualquier región, los NTSC son mas baratos, si la consola es JAP o USA podrá usar cartuchos PAL.
4 - Ejecutar roms de otras regiones en los everdrives.
5 - Eliminar los Jail Bars. (barras verticales con cable RGB).
TIPOS DE MODIFICACIONES PARA MEGA DRIVE / GÉNESIS
---------------------------------------------------------------------------------------------------------------------------
1 - CON PALANCAS
Es antiestético y suelen usar dos (hay una combinación sin uso).
Suelen usarse 8 cables con led bicolor.
Pensé como evitarlo sin elevar costes.
2 - INTERRUPTOR DE TRES POSICIONES 26€ 1h
Es mas discreto pero hay que modificar la carcasa.
Conseguí reducir a 3 cables aunque uso
Tiene LED tricolor. (PAL, JAP, USA)
4 - RESET 30€
Hay que grabar el programa en el chip.
Se cambia de modo apretando un rato el reset (pulsación corta resetea)
Tiene LED tricolor. (PAL, JAP, USA)
Es mas cómodo y preserva la carcasa.
