CompartirMOD RGB ETIM N64 CONSOLAS DE COLORES Y PICACHU MAV-NUS + DEBLUR =======================================
El Deblur es un software que Nintendo agregó a los juegos para que se viesen borrorosos, este kit de Etim puede quitarlos a voluntad con el mando a costa de verse mas dientes de sierra.
Debemos tener: soldador, estaño de calidad, Punta Gamebit grande, destornillador de estrella (Phillips).
Es necesario poseer algo de experiencia soldando (lo ejecutas bajo tu responsablilidad). Dificultad: Alta
También necesitaremos:
- Kit australiano de unos 36€: http://etim.net.au/shop/shop.php?crn=209
- Adaptador MAV-NUS (unos 6€)
Harto de soldar el cable arcoiris que entregaba Etim se me ocurrió usar conectores JST y su cable, le escribi un e_mail diciéndoselo y ahora lo incluye en el kit.
Abriremos la consola y le quitaremos la chapa dejando los tornillos de la foto.
1- Soldaremos el conector JST al adaptador y el adaptador al chip MAV-NUS.
2- Conectaremos el cable JST dejando el cable de color negro en el 1 del adaptador.
4- Soldaremos el conector JST a la placa del KIT donde pone DENC como está en la foto para que el cable negro quede en el 1.
Si vais a usar un cable RGB PAL podéis estañar J1, J2 y J3.
4A- Si vamos a usar un cable Sync from luma quitaremos C12, podremos seguir usando el cable AV (3colores) y sera CSYNC.
4B- Si no vamos a usar un cable Sync from luma quitaremos C11, ya no podremos usar el cable AV (3colores) también sera CSYNC.
5A- Soldaremos cables de colores como entan en la foto (amarillo en "Y") si vamos a usar cable RGB Sync From Luma.
5B- Si pensamos usar un cable RGB no Sync From Luma soldaremos el cable amarillo a "V".

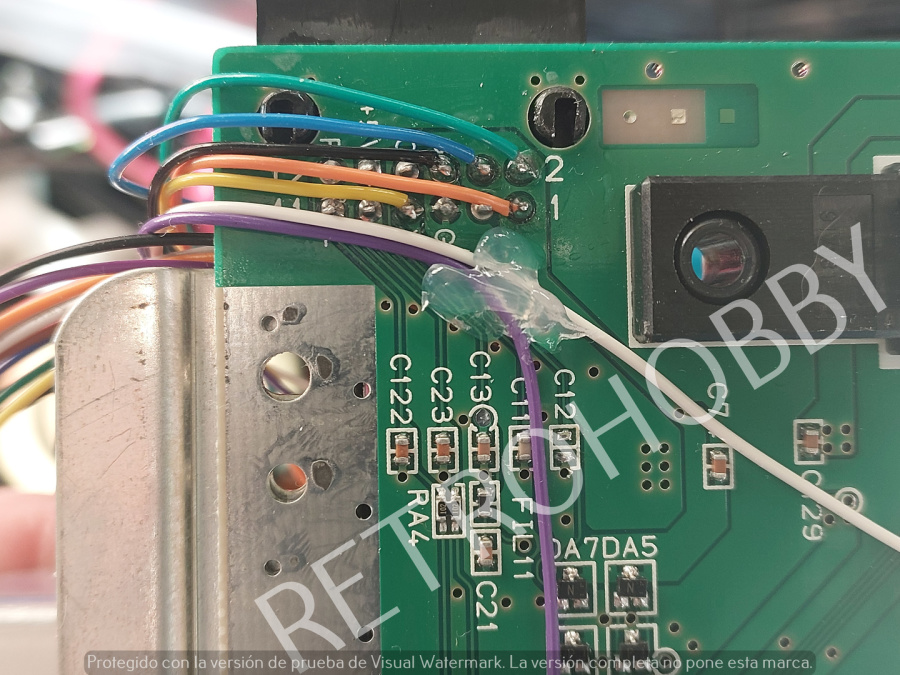

6- Pegaremos la placa en esta posición, conectaremos el cable JTS dejando el cable negro en el 1 y soldaremos los cables de colores.
7- Soldaremos un cable morado al reset.
8- Soldaremos un cable gris al mando 1.
9- Sujetaremos con termofusible los cables morado y gris para no pillarlos al cerrar.
10- Soldaremos los cables gris y morado al KIT.
11- Añadiremos un cable desde un tornillo a GND.
Ya podremos probar la consola.
