    MOD AV PARA ATARI 2600 4 PALANCAS Y D.V.          ----------------------------------------------------------------------------



Mejoraremos la calidad de imagen sin romper la estética de la carcasa dotándola de vídeo compuesto y sonído con conectores RCA



Con este mod no hay que agujerear la carcasa usando cables acabados en RCA.

Debemos tener: Soldador 20-30W, Desoldador o chupón o malla, Estaño de calidad, alicates, destornillador

Es necesario poseer algo de experiencia soldando (lo ejecutas bajo tu responsablilidad). Dificultad Media.







También necesitaremos:



- Una resistencia de 2,2K

- Una resistencia de 3,3K
- Dos resistencias de 68 ohmios

- Cables acabados en RCA o conectores hembra

- Transistor 2N3904 (Opcional)





Quitaremos la carcasa y las chapas.



1 - Desoldaremos el bote RF



 Mejor si quitáis el estaño de los 5 puntos donde estaba el bote







2 - Debemos desoldar los componentes marcados



 el transistor lo guardaremos para un paso posterior.







 3 - Añadiremos una de las resitencias de 68 ohmios entre los puntos 1 y 2

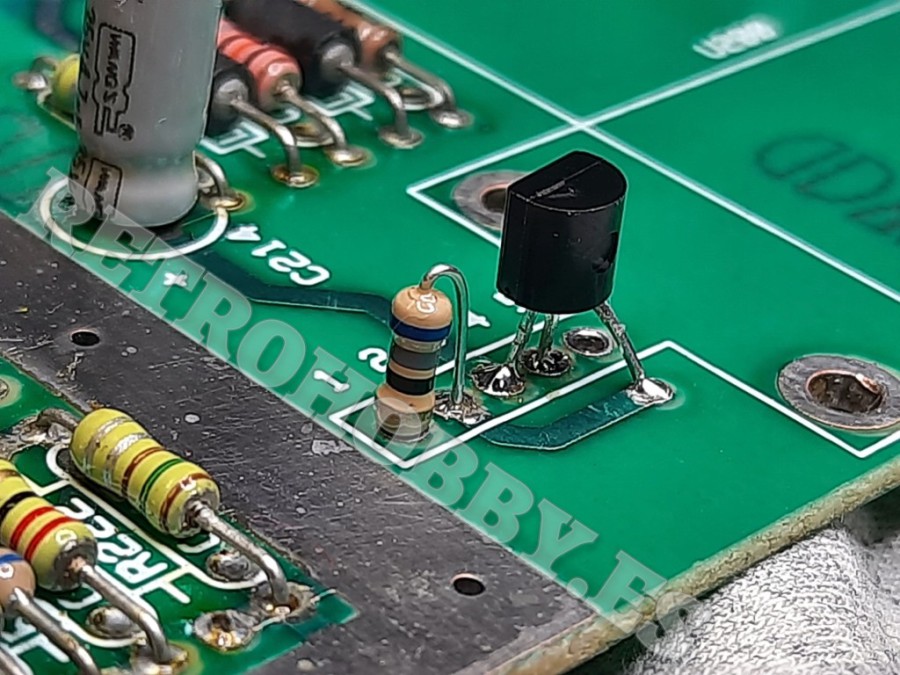

4 - Soldaremos el transistor que hemos retirado en el paso 2 como está en las imagenes ó un transistor 2N3904 en la misma posición.







 6 - Agregaremos la otra resistencia de 68 ohmios en el hueco C208







7 - Debemos insertar la resistencia de 3,3K es esos huecos







 8 - Le daremos la vuelta a la placa y soldaremos la resistencia de 2,2K







9 - Agregaremos el cable de vídeo (amarillo) y su masa y los de audio (rojo y blanco) emplamados al azul (azul) y su masa.



Yo he usado cables con extremo RCA macho por no agujerear la carcasa, También podéis poner 3 conectores rca hembra u otros.





10 - Volveremos a dar la vuelta a la placa, conectaremos la consola a la   TV y alimentación con un juego puesto, ajustaremos el potenciómetro       hasta que se vea nítido y los colores sean los correctos.



El potenciómetro también se puede ajustar con la consola cerrada metiendo un destornillador plano por debajo.
