CompartirMOD 50/60Hz MS2 CON INTERRUPTOR ================================
Debemos tener: soldador, estaño de calidad, destornillador de estrella (Phillips).
Es necesario poseer algo de experiencia soldando (lo ejecutas bajo tu responsablilidad).
También necesitaremos:
- Interruptor redondo
- Un cable Fino.
Antes de comenzar Quitaremos la carcasa y las chapas.
1 - Haremos un agujero e introduciremos el interruptor.
2 - Soldaremos un cable al cualquiera de las dos tomas del interuptor y a la pata superior de C33.
3 - Soldaremos el cable morado a la otra pata del interruptor.

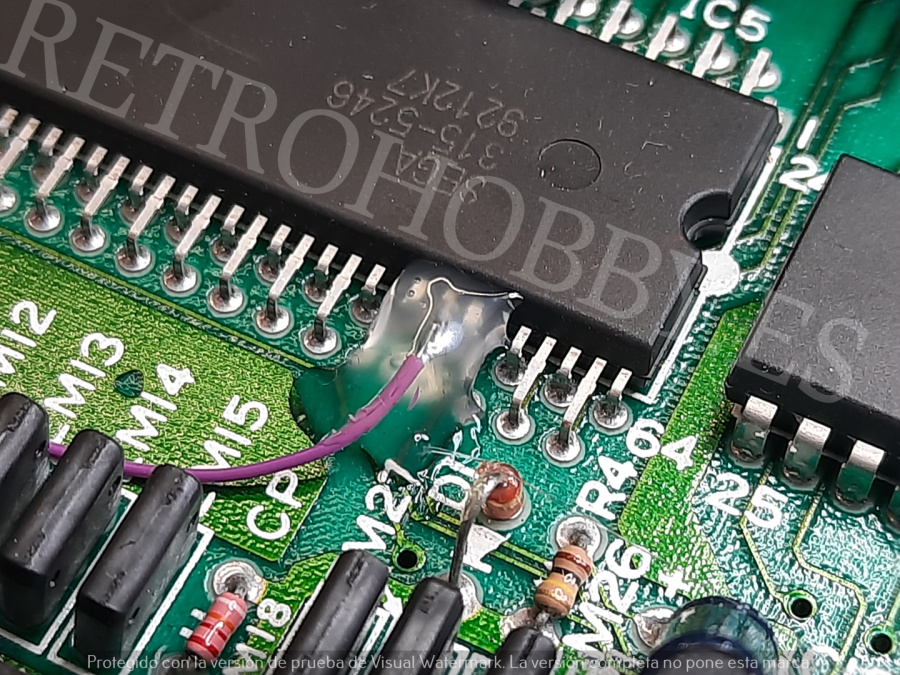

4 - Cortaremos la pata 57 del este peculiar chip (4ª larga desde la derecha) y le soldaremos el cable morado.
5 - Protegeremos con termofusible u otros métodos.
Tendremos que recortar la chapa para que entre.
