 MOD RGB ETIM N64 NEGRAS DENC-NUS + DEBLUR   ===========================================

El Deblur es un software que Nintendo agregó a los juegos para que se viesen borrorosos, este kit de Etim puede quitarlos a voluntad con el mando a costa de verse mas dientes de sierra.



Debemos tener:  soldador, estaño  de calidad, Punta Gamebit grande, destornillador de estrella (Phillips).

Es necesario poseer algo de experiencia soldando (lo ejecutas bajo tu responsablilidad). Dificultad: Media





También necesitaremos:



- Kit australiano de unos 36€: http://etim.net.au/shop/shop.php?crn=209



- Si vuestra consola tiene el chip de vídeo MAV-NUS o AVDC-NUS además debéis adquirir el adaptador de la foto de la derecha (6€ aprox).









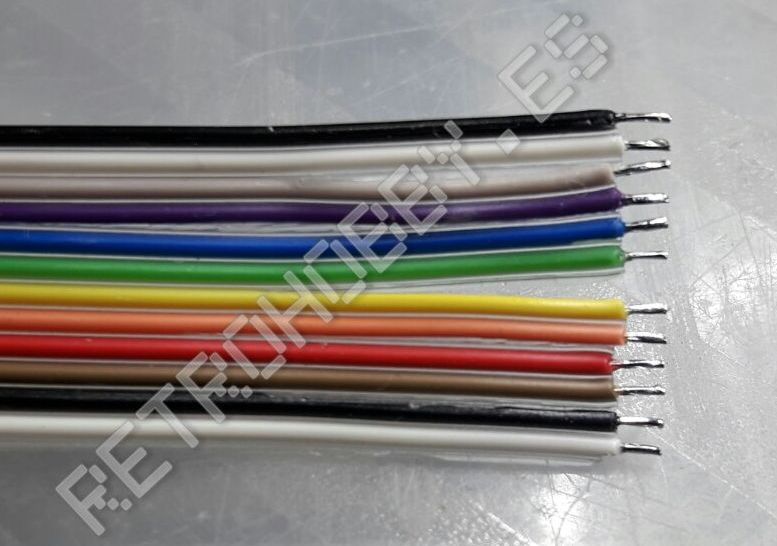

  Harto de soldar el cable arcoiris que entregaba Etim con sus kits se me ocurrió usar conectores JST y su cable, le escribi un e_mail diciéndoselo y ahora Etim lo incluye en sus kits.















  Abriremos la consola y le quitaremos la chapa dejando los tornillos de la foto.













  1- Soldaremos el conector JST al chip DENC-NUS













2- Conectaremos el cable JST dejando el cable de color negro en la pata 1 del chip.















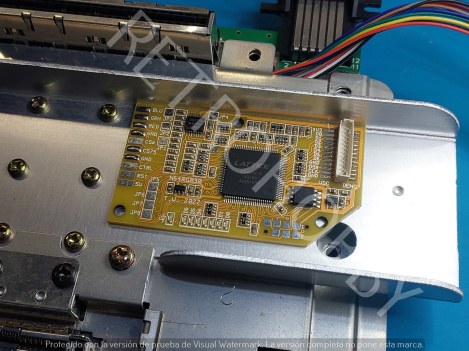

  3- Soldaremos el conector JST a la placa del KIT donde pone DENC y después la pegaremos en esta posición.

















   Si vais a usar un cable RGB PAL podéis estañar J1, J2 y J3.













  4A- Si vamos a usar un cable Sync from luma quitaremos C12, podremos seguir usando el cable AV (3colores) y sera CSYNC.



 4B- Si no vamos a usar un cable Sync from luma quitaremos C11, ya no podremos usar el cable AV (3colores) también sera CSYNC.











5A- Soldaremos cables de colores como entan en la foto (amarillo en "Y") si vamos a usar cable RGB Sync From Luma.

















  5B- Si pensamos usar un cable RGB no Sync From Luma soldaremos el cable amarillo a "V".









  6- Conectaremos el cable JTS dejando el cable negro en el 1 y soldaremos los cables de colores.











  7- Soldaremos un cable morado al reset.











  8- Soldaremos un cable gris al mando 1.











  9- Sujetaremos con termofusible los cables morado y gris para no pillarlos al cerrar.











  10- Soldaremos los cables gris y morado al KIT.



  11- Añadiremos un cable desde un tornillo a GND.
