RETROILUMINAR GAME BOY ORIGINAL                     -----------------------------------------------------------------

También necesitaremos:

- Retroiluminación

- Plástico polarizado
- Chip Bivert (100% recomendado)

Yo lo compro todo en: https://handheldlegend.com/

Quitaremos la carcasa y los tornillos de la placa superior.

1 - Introduciremos un cutter entre el plastico polarizado y el cristal de la pantalla e iremos levantando poco a poco.

OJO NO introducir entre plateado y polarizado.

Cuidado, no forzar las cintas que unen la pantalla .

2 - Eliminaremos los restos de pegamento con un trapo o papel de cocina y alcohol (mejor isopropílico).

3 - Debemos rebajar un poco el plástico para que pase la cinta donde soldaremos los cablecitos.

4 - Quitaremos los films protectores a la retroiluminación y polarizado.

Cuidado con las huellas y motas de polvo, conviene aplicar partículas de pólvo de talco encima del polarizado para evitar manchas.

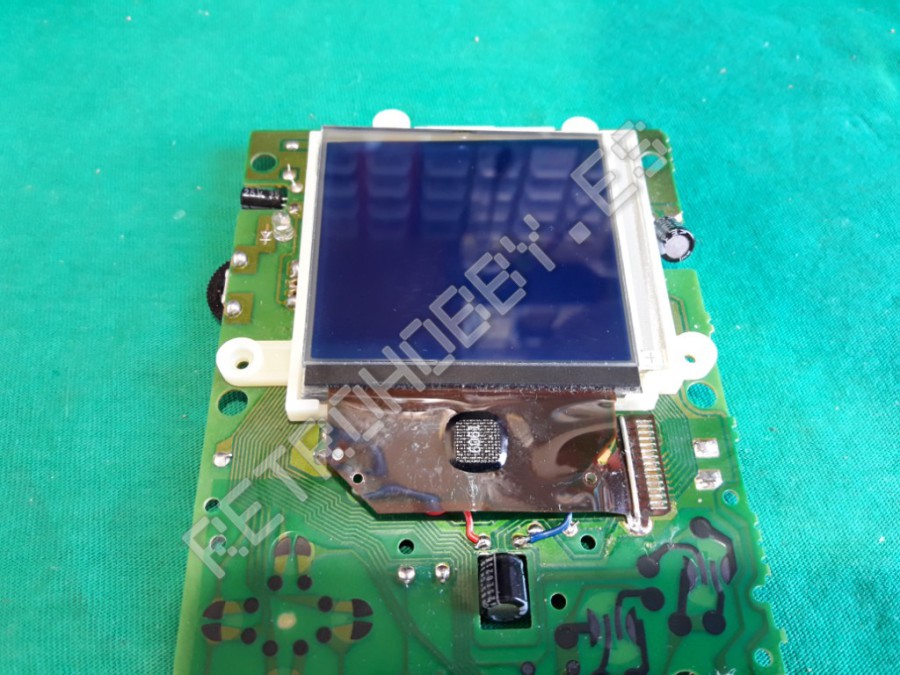

5 - Soldaremos los cablecitos a la cinta y a los puntos mostrados

6 - Introduciremos la retroiluminación y el polarizado encima de esta.

Otros kits pueden traer una resistencia, la pondremos entre cualquiera de los dos cables y su punto de soldadura.

Si disponemos del Chip Bivert 74HC04D suelto:

7A - Cortaremos las pistas marcadas en rojo.

8A - Soldaremos todos los cables como muestra la imagen.

Si disponemos del Chip Bivert en placa (4$):

7B - Levantaremos las dos patital del conector como en la foto.

8B - Soldaremos los 3 puntos, las patas y el cablecito.

9 - Ya podemos probar que funciona con cuidado de no hacer cortos entre las placas, si se ve como en la foto girad el polarizado 90º

10 - Antes de empezar a montar debéis retirar el marco transparente.

Aconsejo aprovechar para sustituir las gomas de los botones y poner un cristal templado.
