MOD SUPER NINTENDO / SUPER FAMICOM PLACA 3CHIPS SUPERCIC ===========================================

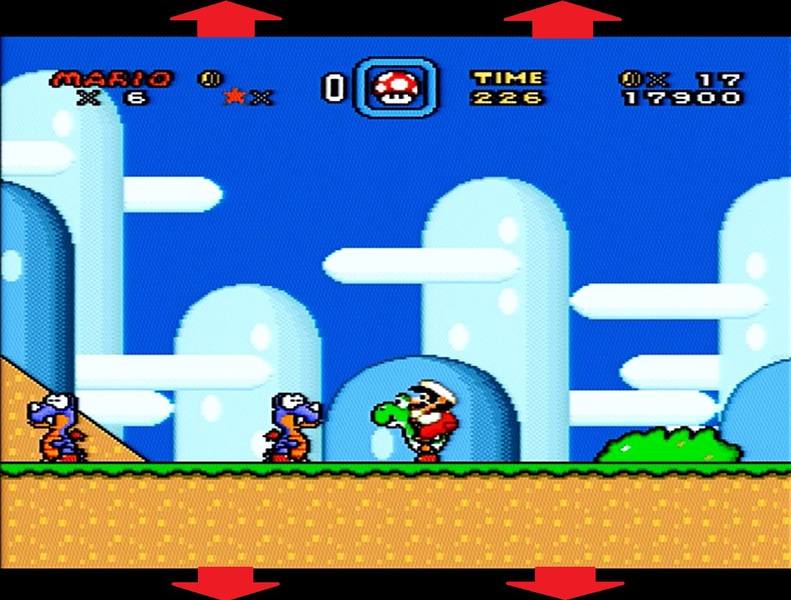

Veremos la imagen a pantalla completa, podremos usar juegos de otras regiones preservando la carcasa, manteniendo el reset apretado el LED rotará PAL/JAP/AUTO, soltaremos en la región deseada, pulsación rapida resetea; Hay que grabar el CHIP o comprarlo ya grabado para SNES/SFC, la placa debe ser como la de la foto (placa con tres chips), este mod es compatible con todos los juegos.
Debemos tener: soldador de punta fina (ideal 11W), estaño de calidad, cuter, cinta adhesiva, destornilladores de estrella (Phillips) y Gamebit.
Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: muy difícil
También necesitaremos:
- Chip PIC 16F630 grabado para SNES/SFC
- Cables finos de colores.
- Una resistencia de 10K (mejor SMD).
- 2 Resistencias de 1K ó 2K2.
- LED bicolor o tricolor de ánodo o cátodo común.
Si el LED es tricolor le quitaremos la pata del color verde (GREEN).
Podéis verificar que vuestro led es de anodo común dandole 3 voltios con el positivo en la pata larga (yo uso una pila de botón de 3V)
Si luce poniendo el negativo en la pata larga es de cátodo común.
Antes de comenzar debemos encender la consola sin estar conectada a nada (es importante).
Quitaremos las carcasas y las chapas hasta dejarla asi, si la placa es one chip o JR no seguiremos adelante.
1 - Buscaremos el chip de región (tiene 18 patas) y lo desoldaremos con cuidado.
2 - Limpiaremos la huella con trencilla y alcohol isopropílico.
3 - Soldaremos la resistencia de 10K (SMD: 103 ó 1002) entre las patas del chip como está en la foto.
Si no tenéis SMD también podéis usar una normal de 1/4 de vatio (ver primera foto de la intro).
4 - Voltearemos la placa y pegaremos el chip con una gota de cianoacrilato en esta posición (vosotros tendreis la resistencia soldada).

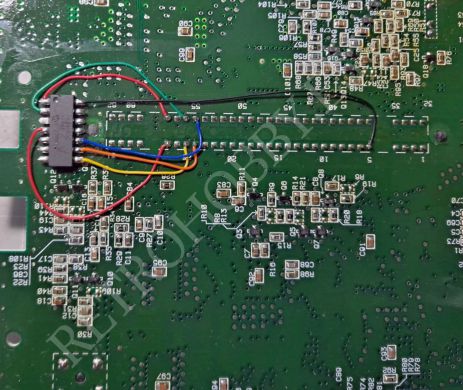

5 - Soldaremos dos cables rojos al chip como se ve en la imagen y a los puntos 58 y 27 del slot.
6 - Soldaremos un cable verde al chip y al punto 56 del slot.
7 - Soldaremos un cable azul al chip y al punto 55 del slot.
8 - Soldaremos un cable amarillo al chip y al 25.
9 - Soldaremos un cable naranja al chip y al 24.
10 - Soldaremos un cable negro al chip y al 5.
11 - Soldaremos un cable Lila al chip y al reset como se aprecia en la imagen.
12 - Soldaremos un cable gris al punto 10 de la huella del chip de región.
13 - Soldaremos el otro extremo del cable gris al chip
Si vamos a usar un LED de anodo común debemos añadir un cable rojo mas en el chip.

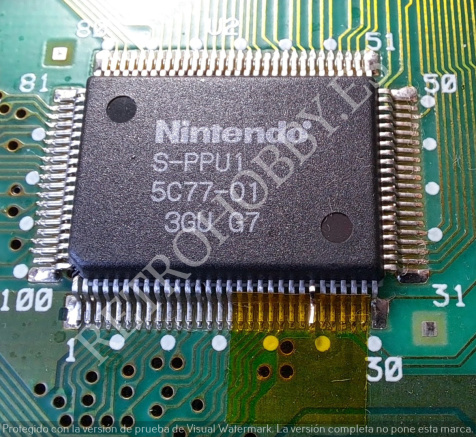

14 - Haciendo palanca con la aguja fina y a la vez calentando con el soldador levantaremos la pata la 24 del chip S_PPU1 (Séptima desde la derecha)
Protegeremos con cinta Kapton o de carrocero.
14 - Haciendo palanca con la aguja fina y a la vez calentando con el soldador levantaremos la pata la 30 del chip S_PPU2 (la de la esquina) y protegeremos con cinta Kapton.
15 - Soldaremos un marron a las patas levantadas de ambos chips.
16 - Soldaremos el otro extremo del cable marron al chip.
17 - Soldaremos dos cables grises al lado izquierdo del chip y los llevaremos hacia el LED.
18 - Sacaremos el LED antiguo aplicando calor con el soldador mientras hacemos palanca.

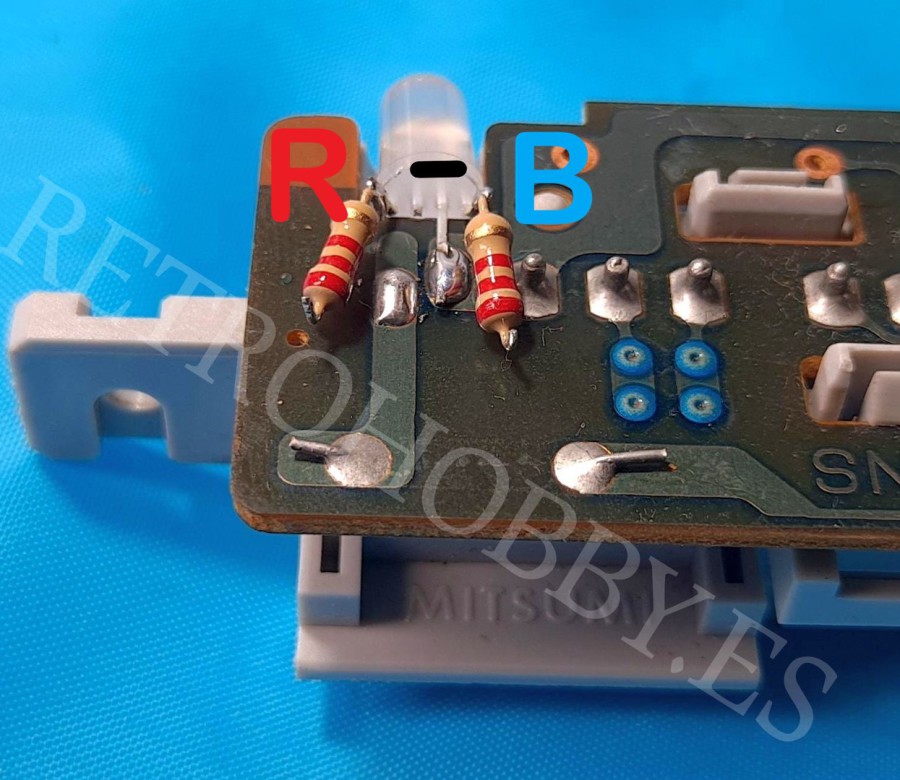

19A- Si el LED es de catodo comun lo soldaremos asi con las dos resistencias 1K-2K2 como están en la imagen.
20A - Soldaremos dos cables grises a las resitencias.
19B - Si el LED es de anodo comun lo soldaremos asi con las dos resistencias 1K-2K2 como están en la imagen.
20B - Soldaremos los cables grises a las resitencias.
