MOD SUPER NINTENDO / SUPER FAMICOM PLACA 1CHIP KIT BORTI =========================================
Veremos la imagen a pantalla completa, podremos usar juegos de otras regiones preservando la carcasa, manteniendo el reset apretado el LED rotará PAL/JAP/AUTO, soltaremos en la región deseada, pulsación rapida resetea, también podremos cambiar de región y resetear con el mando; Hay que comprar el KIT diseñado por Borti4938, este mod es compatible con todos los juegos.
Debemos tener: soldador de punta fina (ideal 11W), estaño de calidad, cuter, cinta adhesiva, destornilladores de estrella (Phillips) y Gamebit y cables finos de colores.
Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: muy difícil
Antes de comenzar debemos encender la consola sin estar conectada a nada (es importante).

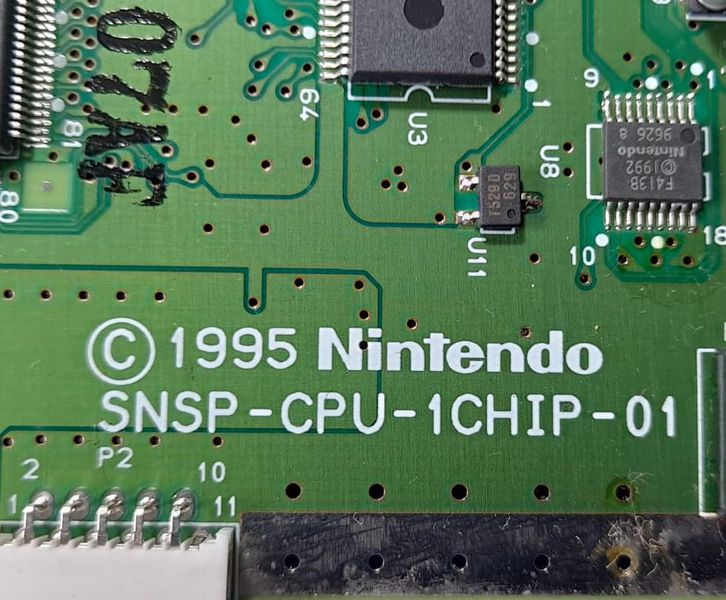

Quitaremos las carcasas y las chapas hasta dejarla asi, sólo seguiremos adelante si la placa es 1chip.
1 - Voltearemos la placa, colocaremos la plaquita Borti encima de los pines del slot y estañaremos los puntos que lo permitan.
2 - Voltearemos y quitaremos el cristal (X1)
Quedará así.

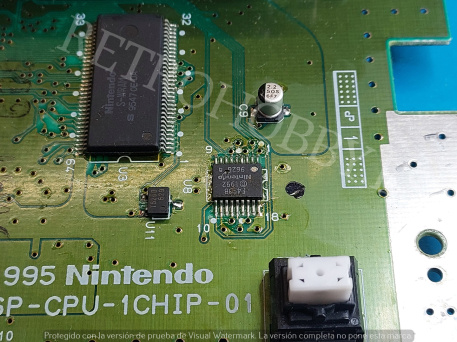

2 - Desoldaremos con cuidado el chip de región (tiene 18 patas)
3 - Limpiaremos la huella con trencilla y alcohol isopropílico.
4 - Donde estaba la pata 10 del chip de región soldaremos un cable verde.
Luego soldaremos el otro extremo en el paso 7.
5 - Levantaremos la pata 9 del chip S-RGB y protegeremos con cinta kapton o de carrocero.
6 - Soldaremos un cable amarillo a la pata 9.
7 - Voveremos a voltear la placa y soldaremos el otro extremo del cable verde al pad RST OUT.
8 - Soldaremos el otro extremo de el cable amarillo al pad S-RGB/PIN9.
9 - Uniremos ese punto del reset con el pad RST IN usando un cable morado.
10 - Uniremos ese punto del cristal con el pad X1 CLK con un cable negro.
11 - Uniremos el pad izquierdo de C74 con el pad SCIC CLK con un cable gris, (si la consola es NTSC pondrá C72).

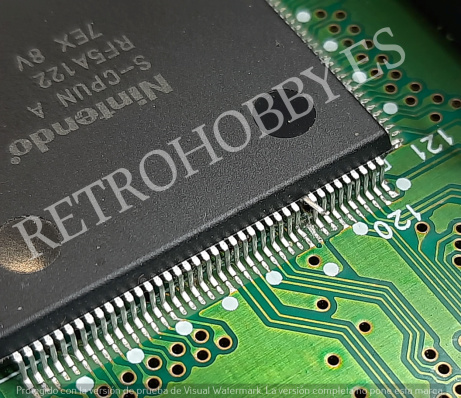

12 - Haciendo palanca con una aguja fina y a la vez calentando con el soldador levantaremos la pata la 111 del chip grande cuadrado.
13 - Protegeremos con cinta kapton y le soldaremos un cable marron a la pata recien levantada.
14 - Soldaremos el otro extremo del cable marron al pad mode.

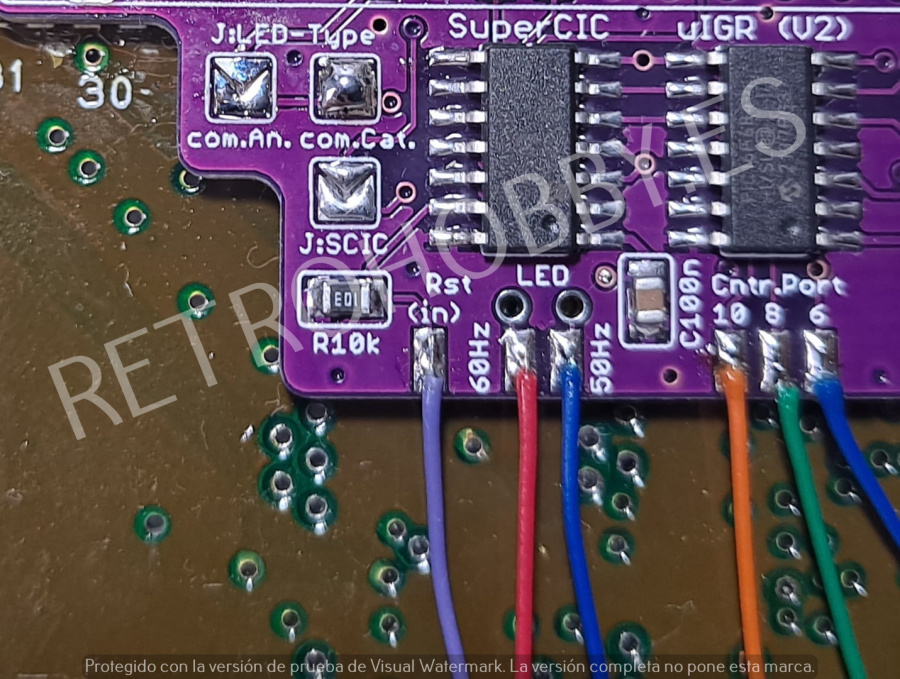

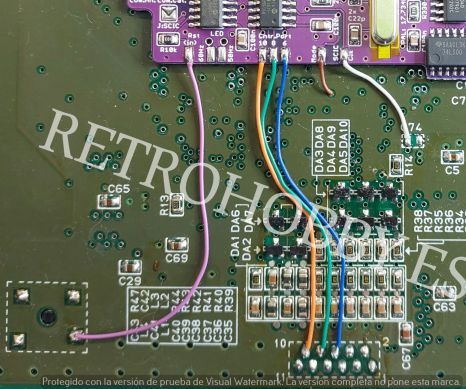

15 - Añadiremos los cables naranja, verde y azul desde los pads 10, 8 y 6 a los puntos 10, 8 y 6 del puerto de mandos como están en la imagen.
Para usar un LED de Anodo común id al paso 16B.
16A - Si pensamos usar el LED que trae el KIT sodaremos una bolita en J:LED-Type com.Cat (LED de catodo comun).
17A - Añadiremos un cable rojo y uno azul y los llevaremos hasta el LED.
18A - Soldaremos el LED que trae el KIT como está en la imagen.
Si deseáis invertir los colores podéis intercambiar los cables
Ya podemos probar la consola con cuidado de no hacer cortos, cambiaremos de región manteniendo apretado el reset o con el mando:
L+R+SEL+Y = PAL
L+R+SEL+A = NTSC
L+R+SEL+B = Región cartucho
L+R+SEL+INICIO = Reset corto
L+R+SEL+X = Reset largo
Podéis verificar que vuestro led es de anodo común dandole 3 voltios con el positivo en la pata larga (yo uso una pila de botón de 3V)
Si luce poniendo el negativo en la pata larga es de cátodo común.
Si el LED es tricolor le quitaremos la pata del color verde (GREEN).
16B - Si pensamos usar un LED de anodo comun sodaremos una bolita en J:LED-Type com.An.
17B - Añadiremos un cable rojo y uno azul y los llevaremos hasta el LED.
18A - Soldaremos el LED de anodo común como está en la imagen.
Rojo sera NTSC (como la bandera de japón), azúl será PAL (como la bandera de europa) y morado auto.
Ya podemos probar la consola con cuidado de no hacer cortos, cambiaremos de región manteniendo apretado el reset o con el mando:
L+R+SEL+Y = PAL
L+R+SEL+A = NTSC
L+R+SEL+B = Región cartucho
L+R+SEL+INICIO = Reset corto
L+R+SEL+X = Reset largo
Si la consola funciona correctamente podemos proteger con una gota de termofusible.
Si la consola funciona correctamente podemos proteger con una gota de termofusible.
Podemos sujetar los cables del LED con una gota de termofusible.
