   RGB MASTER SYSTEM 2 Sonic en memoria               ====================================

Preservaremos la carcasa y usaremos un cable RGB estandard de Sega Mega Drive2

Debemos tener:  soldador de 25/30W, estaño de calidad, alicates, destornilladores plano y de estrella.

Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad). Dificultad dificil.





También necesitaremos:



- Conector Sega blindado (mini din 9b).

- Cables finos.

- Resistencia de 10 ohmios aprox.





Quitaremos la carcasa y las chapas.



1 - Cortaremos las tres patas que tiene el bote de radiofrecuencia por detrás.



 No cortéis a ras la de la derecha por que nos hará falta luego.

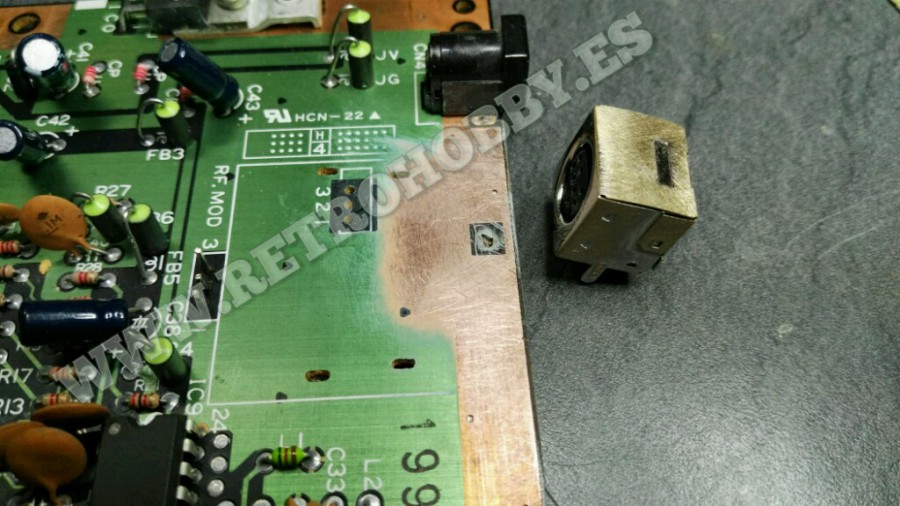

2 - Desoldaremos los tres puntos de soldadura gordos son un soldador de 25W o más mientras hacemos palanca con un destornillador plano





  3 - Lijaremos con papel de lija fino la placa y el conector por las cuatro caras





4 - Con el cable conectado soldaremos el conector a la placa, con soldador de 25W o más.



Es aconsejable rebanar la flecha del conector macho para que entre.

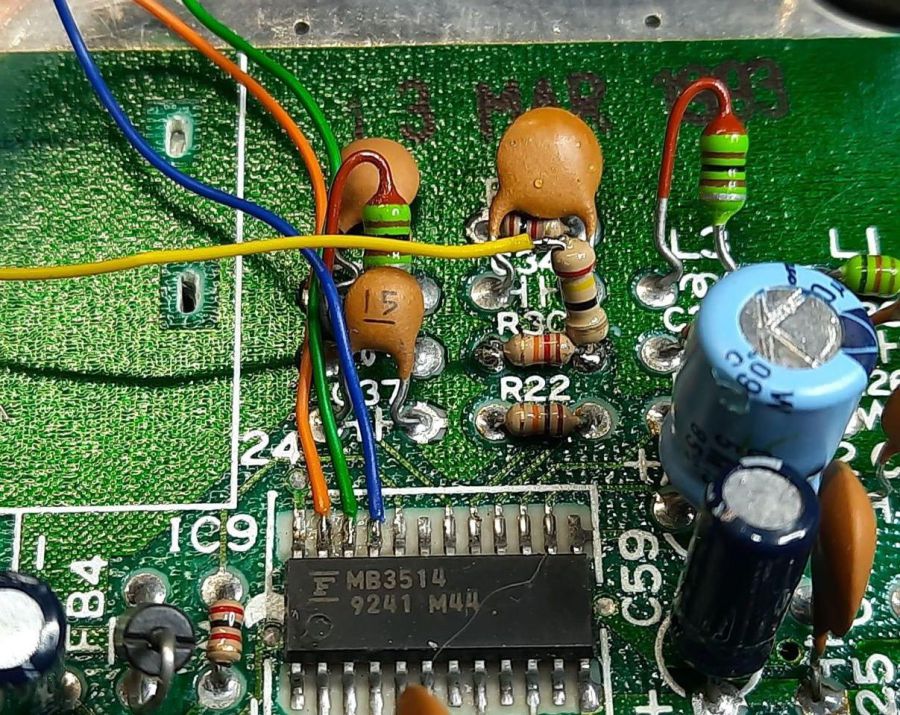

  5 - Conectaremos los cables Naranja, verde y azul a las patas del chip con un soldador fino con cuidado de no freir el chip.



  6 - En el punto que esta en la foto soldaremos la resistencia de 5-15 ohmios  y a ella el cable amarillo.







7 - Uniremos los cables grises a las resistencias 19 y 20



8 - Conectaremos el cable rojo a la pata 1 del bote de radiofrecuencia











  9 - Soldaremos todos los cables al DIN9 como estan en la foto.







Ya podéis probarla, no es necesario cartucho.



10 - Antes de cerrarla hay que recortar la chapa para que no toque.



=========================================================================================



  Si no deseamos poner el interruptor 50/60Hz podemos dejar nuestra consola fija en pantalla completa 60Hz (NTSC) pero unos pocos juegos PAL fallaran.



  Cortemos por abajo la pata 57 de este chip (4" larga desde la derecha) y la puentearemos a masa (hay unos pocos juegos pal que no funcionaran bien)





=========================================================================================
