CompartirMOD SEGA MEGA DRIVE 1 SWITCHLESS CON CHIP PIC PLACA M5
------------------------------------------------------------------------------------------------------------------------------------------
Veremos la imagen a pantalla completa, podremos usar juegos de otras regiones preservando la carcasa, manteniendo el reset apretado el LED rotará PAL/JAP/USA, soltaremos en la región deseada, pulsación rapida resetea; Hay que grabar el CHIP o comprarlo ya grabado para Mega Drive/Genesis.
Debemos tener: Soldador, estaño de calidad, alicates y destornillador de estrella.
Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: Fácil

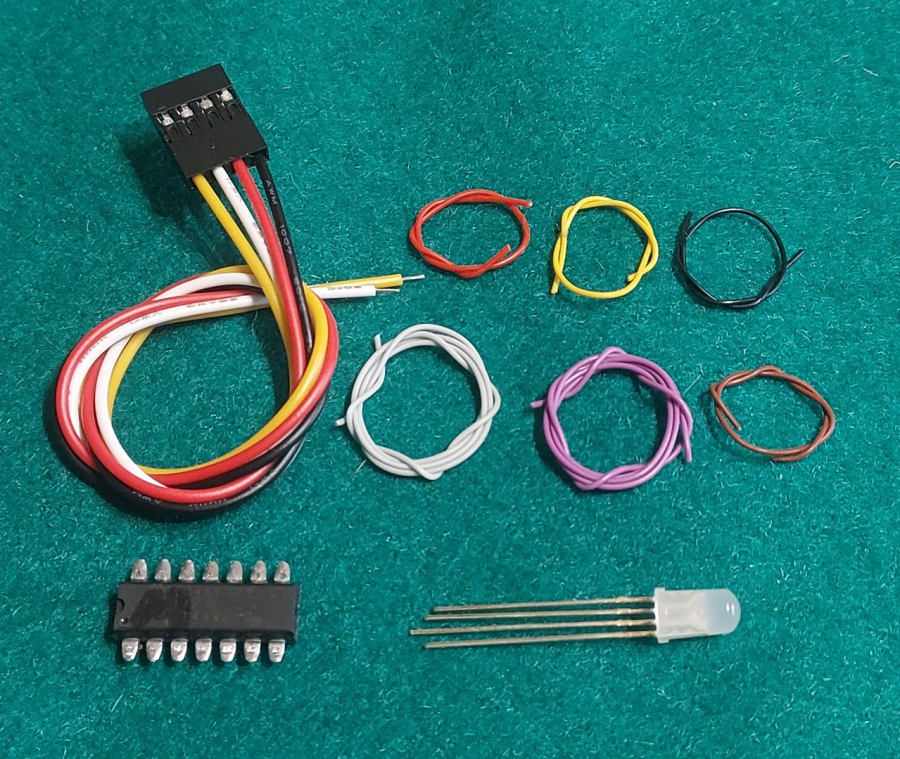

También necesitaremos:
- Chip PIC 16F630 grabado para MD
- Cables finos de colores.
- LED tricolor con ánodo común translucido.
- Resistencias: 2K2 y 6K6
- Conector de 4 tomas para el LED (Opcional)
Necesitas tener una grabadora de Chips, cambia la extension a .HEX
MD_PIC16f630.txt
Documento de texto [923 Bytes]
Antes de comenzar quitaremos la carcasa y las chapas para comprobar que nuestra placa es tipo M5
(hay 3 tipos de tornillos).
Ya que tenemos la consola abierta es un buen momento para quitar los jailbars
1 - Voltearemos la placa y cortaremos la pista marcada (cerca del pulsador)
2 - Voltearemos la placa y cortaremos las pistas que unen los JP.
En las placas JAP y USA Son otros JP los que vienen unidos,
cortaremos las pistas igualmente, en un modelo raro debemos cortarlas volteando la placa.
3 - Pegaremos el chip ya grabado con las patas cortadas y levantadas y soldaremos la resistencia de 6K6 en el punto JP3 y la de 2K2 en el punto JP4.
4 - Rascaremos estañaremos la pista marcada con el círculo fucsia.
5 - Soldaremos el cable morado a la pista que acabamos de estañar y el gris a la pata derecha de abajo del reset.
6 - Soldaremos el cable gris y morado a sus correspondientes patas del chip
7- Soldaremos el cable rojo y negro como se ve en la imagen.
8- Soldaremos el Cable amarillo y marron como se ve en la imagen.
9 - Insertaremos el LED (anodo común) haciendo coincidir la pata larga con el rojo
Podéis verificar que vuestro led es de anodo común dandole 3 voltios con el positivo en la pata larga (yo uso una pila de botón de 3V)
10 - Soldaremos los cuatro cables del LED al chip y a las resistencias como se ve en la imagen.
Ya podremos probar la consola con cuidado de que nada haga corto y de insertar el artucho al derecho, el color azul indicará PAL-50Hz (como la bandera EU), el rojo JAP-60Hz (como la bandera) y el verde USA-60HZ.
11 - Pondremos termofisible en las resistencias para evitar cortos.
También podriámos ponerlas termoretractil.
12 - Quitaremos el aro para trabajar mejor y agrandaremos el agujero para que quepa el nuevo LED.
13 - Insertaremos el LED en el agujero y le pondremos termofusible.
14 - Conectaremos el LED, (si no luce le daremos la vuelta al conector) y cerraremos la consola
