                                                                                                 MOD SUPER NINTENDO PLACA 1CHIP                        ================================

===================================================================================

MOD SUPER NINTENDO (SNES) (1CHIP)

podremos usar juegos de otras regiones sin los problemas del adaptador, y tendremos led bicolor PAL/NTSC (50/60HZ).

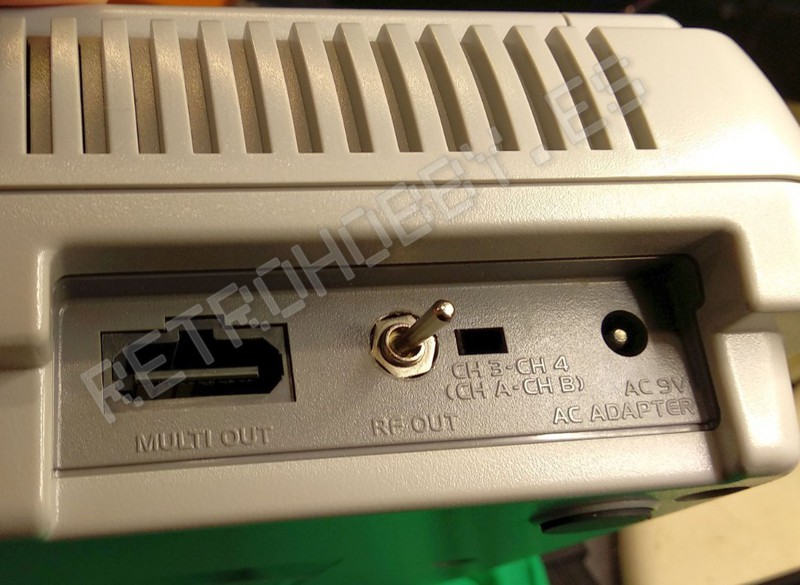

La ventaja de este mod es que no tenderemos que agujerear la carcasa ya que pondremos la palanca en lugar de la salida RF.

Debemos tener:  soldador de punta fina (ideal 11W), estaño de calidad, cuter, cinta adhesiva, destornilladores plano y de estrella (Phillips).

Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: muy difícil

Aconsejo este mod si no vas a usar ninguno de estos juegos

===================================================================================

También necesitaremos:



- Punta de destornillador Gamebit

LED tricolor difuso con anodo común.

- Aguja de punta fina.

- Resistencia 2K2.

- Cristal de 21,47727MHz

- Conmutador de palanca de 2 posiciones y 6 patas (No useis deslizantes ya que la conmutación no es tan limpia y rompe la placa).

- Cables finos.





Antes de comenzar debemos encender la consola sin estar conectada a nada (es importante).



Quitaremos las carcasas y las chapas hasta dejarla asi, si la placa NO es  1CHIP no seguiremos adelante.







1 - Antes de nada desoldaremos el cristal de nuestra consola PAL y soldaremos junto al de 21,47727MHz tal y como se ve en la imagen, debemos añadir un cable en cada pata libre (yo usé morado y azul)





2 - Le daremos la vuelt a la placa y añadiremos el cable amarillo





3 - Quitaremos el bote de radiofrecuencia y pondremos el interruptor en su lugar



4 - Soldaremos los cables Azul, amarillo y morado en el orden de foto.



5 - Introduciremos un extremo de la resistencia 2k2 en el agujero de la derecha que ha dejado libre el bote RF (+5V) y el otro a la pata superior del interruptor.



6 - Uniremos la pata inferior con la masa y un cable (en mi caso blanco) con la pata central.







7 - Haciendo palanca con la aguja fina y a la vez calentando con el soldador levantaremos la pata la 111 del chip grande cuadrado y le soldaremos el otro extremo del cable blanco, si deseamos LED bicolor continuaremos el cable hasta el.





- Levantaremos la 4ª pata del chip de region (aseguraros de que ya no toca la pista)

9 - Mientras calentamos con el soldador haremos palanca con el destornillador plano y  le desecharemos.







10 - Soldaremos las patas planas del nuevo led donde estaba el otro.









11 - Ahora debemos conectar el extremo del cable blanco que viene del chip a la pata levantada del led.



Si el led no se encendie es que no lo habéis comprado con el anodo común.







Ya podéis probarla con cuidado de no insertar el artucho al revés, ahora el color azul indicará PAL y el rojo NTSC. Si tuvieseis que volver a soldar encendedla antes sin cables.

El bote de RF sigue operativo pero fijo en un canal (nitidez penosa)

Esos juegos dejarán de funcionar:



Dragon Ball Z: Hyper Dimension

Jikkyou Oshaberi Parodius
Kirby Super Star
Kirby's Dream Land 3
Super Robot Taisen Gaiden: Maso Kishin - The Lord Of Elemental
Super Bomberman Panic Bomber World
Super Mario RPG: Legend of the Seven Stars



Derby Jockey 2 (C. Caballos)

Jumpin' Derby (C. Caballos)
PGA European Tour (golf)
PGA Tour 96 (golf)
Masters New: Haruka Naru Augusta 3 (golf)
Pebble Beach no Hotou: New Tournament Edition (golf)
SD F-1 Grand Prix (coches)
SD Gundam G NEXT (estrategia)
Power Rangers Zeo: Battle Racers
J.League '96 Dream Stadium (futbol)

Marvelous: Mouhitotsu no Takarajima
