MOD SEGA MEGA DRIVE 1 SWITCHLESS CON CHIP PIC PLACA VA4

--------------------------------------------------------------------------------------------------------------------------------------------



Veremos la imagen a pantalla completa, podremos usar juegos de otras regiones preservando la carcasa con LED tricolor y AZUL/VERDE/ROJO (PAL/USA/JAP).  hay que grabar el CHIP o comprarlo ya grabado para Mega Drive/Genesis



Debemos tener:  Soldador, estaño de calidad, alicates y destornillador de estrella.

Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: Fácil



También necesitaremos:



- Chip PIC 16F630 grabado para MD

- Cables finos de colores.

LED tricolor con ánodo común translucido.

- Resistencias: 2K2 y 6K6 aproximadamente.

- Conector de 4 tomas para el LED (Opcional)





Fichero para grabar el PIC.
Necesitas tener una grabadora de Chips, cambia la extension a .HEX
MD_PIC16f630.txt
Documento de texto [923 Bytes]



  Antes de comenzar quitaremos la carcasa y las chapas para comprobar que nuestra placa es tipo VA4

  (hay 3 tipos de tornillos).



  Si vamos a usa TV plana y no tenemos un cable CSYNC es un buen momento para quitar los jailbars,

 además la TV endenderá mas rápido el cambio de regíon.









  1- Insertaremos el LED de anodo común haciendo coincidir la pata larga con el rojo



 Podéis verificar que vuestro led es de anodo común dandole 3 voltios con el positivo en la pata larga por ejemplo con una pila de botón de 3V.







  2 - Voltearemos la placa y cortaremos la pista marcada cerca del  del reset.





3 - Voltearemos la placa y cortaremos las pistas que unen los JP.



    En placas JAP y USA unen otros JP, las cortaremos igualmente.









  4 - Pegaremos el chip grabado con las patas levantadas.















  5 - Rascaremos y Soldaremos un cable morado a la pista que esta dentro de la "A" de PAL













  6 - Soldaremos un cable gris a la pata derecha de abajo del reset.













  7 - Soldaremos la resistencia de 6K6 en el punto encima de JP3 y la de 2K2 en el punto encima de JP2.



  8 - Soldaremos un cable rojo a la pata superior del diodo rojo D2,

uno marron a JP3 y uno amarillo a JP2.











9 - Soldaremos el Cable rojo, amarillo y marron a sus patas del chip.



10 - Soldaremos el cable gris y morado a sus patas del chip.



11 - Soldaremos el cable negro de la pata de abajo del condensador al chip.









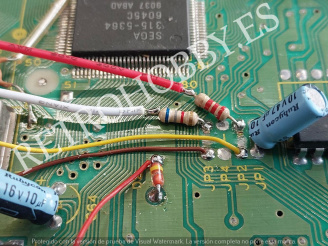

  12 - Soldaremos los cuatro cables del LED al chip y a las resistencias como se ve en la imagen.



  Ya podremos probar la consola con cuidado de que nada haga corto y de insertar el artucho al derecho, el color azul indicará PAL-50Hz (como la bandera EU), el rojo JAP-60Hz (como la bandera) y el verde USA-60HZ.









 13 - Pondremos termofusible en las resistencias para evitar cortos.





                 También podriámos ponerlas termoretractil.







  Si vuestra carcasa no es asi pasad al paso 14B



14A- Apretaremos en las zonas indicadas para sacar la pieza blanca y agrandaremos el agujero para que quepa el nuevo LED y volveremos a colocar la pieza blanca en su sitio y pasaremos al paso 17.











  14B- Cortaremos a ras los 4 tetones que sujetan el aro.













 15B- Quitaremos el aro para trabajar mejor y agrandaremos el agujero para que quepa el nuevo LED.















  16B- pegaremos los tetones con termofusible.

















  17- Insertaremos el LED en el agujero, le pondremos termofusible y le cortaremos un poco las patas.







 18 - Conectaremos el LED, (si no luce le daremos la vuelta al conector) y cerraremos la consola.
