MOD SEGA MEGA DRIVE 1 CON 3 CABLES Y LED TRICOLOR

==================================================================



Veremos la imagen a pantalla completa, podremos usar juegos de otras regiones con UN sólo interruptor de tres posiciones y tendremos LED tricolor AZUL/VERDE/ROJO (PAL/USA/JAP).



Debemos tener:  Sierrita, soldador, estaño de calidad, indeleble, alicates y destornillador de estrella.

Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: fácil.



También necesitaremos:



- LED tricolor con ánodo común.

- Plantilla de interruptor.

- Cables finos.

- interruptor tres posiciones.

- Termorretractil

Antes de comenzar quitaremos la carcasa y las chapas.



Ya que tenemos la consola abierta es un buen momento para quitar los jailbars



1 - Cortar la forma del interruptor:

- Situaremos la plantilla y marcaremos el contorno con un rotulador indeleble fino.



- Marcaremos la línea de abajo con el cutter.

- Cortaremos con la sierra pequeña

- Doblaremos y extraeremos la pieza con los alicates.

- Limaremos hasta que el interruptor encaje bien y quede a ras del escalón.



2 - Haremos un agujero del tamaño del nuevo led (5mm) desechando el rojo.

Si nos toca este modelo quitaremos la pieza blanca al hacerlo.

Si no tendremos mucho cuidado de no llegar hasta el final.

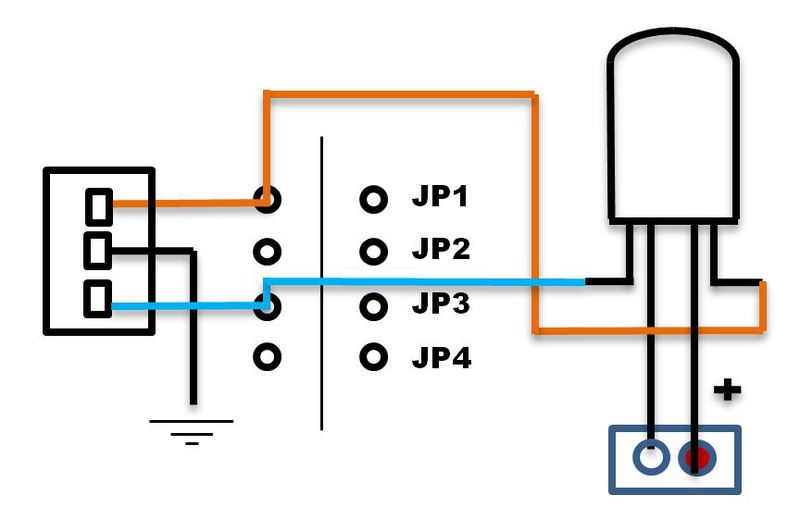

4 - Soldaremos el cable negro a la pata del componente foto y al centro del interruptor, los otros dos cables van a los extremos.





3 - Cortaremos las dos pistas marcadas en rojo con un cutter.







- 4 Pelaremos los dos cables a la altura de los contactos para que continúen hasta el led y los soldaremos como se ve en la imagen.









Soldaremos el cable azul en el "brazo" izquierdo y el rojo en el derecho (segun foto).

Insertaremos el conector del led antiguo en la patas del nuevo dejando los dos rojos juntos.

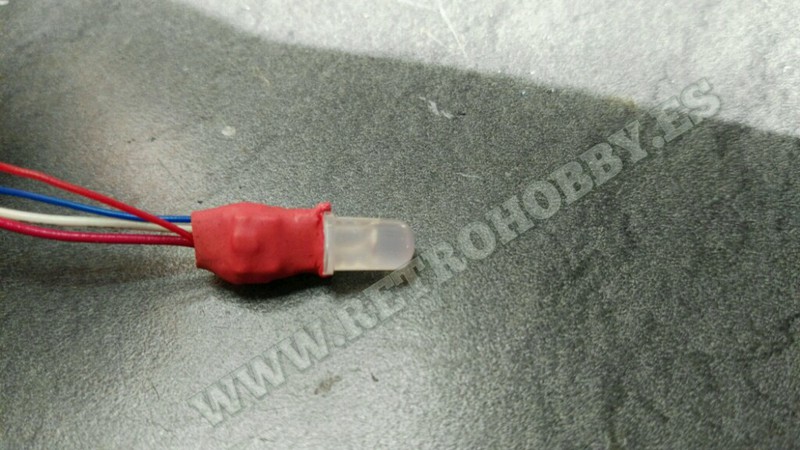

Desdoblaremos los brazos, insertaremos el termorretractil y lo calentaremos con mechero.



Ya podéis probarla con cuidado de no insertar el artucho al revés, ahora el color azul indicará PAL(50Hz), el rojo JAP (60Hz) y el verde USA (60HZ). Si tuvieseis que volver a soldar encendedla antes sin cables.



- 6 Pegaremos el led con termofusible o imedio (nunca loctite)

===================================================================================
