                 MOD RGB PC ENGINE                                                  -------------------------------------



Mejoraremos la calidad de imagen sin romper la estética de la carcasa dotándola de RGB apto para cable de Mega Drive 2

Debemos tener:  soldador 10-30W, estaño de calidad, alicates y punta gamebit grande. Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad). Dificultad: Dificil.





También necesitaremos:



- Chip amplificador 7314

- Plaquita para chips SMD 8 patas

- Cables finos con los colores adecuados.

- Conector Din9 hembra

- 4 condensadores de 1uf









1 - Cortaremos las 3 patas que une el bote RF con la placa













2 - Desoldaremos los tres puntos de soldadura gordos son un soldador de 25W o más mientras hacemos palanca con un destornillador plano

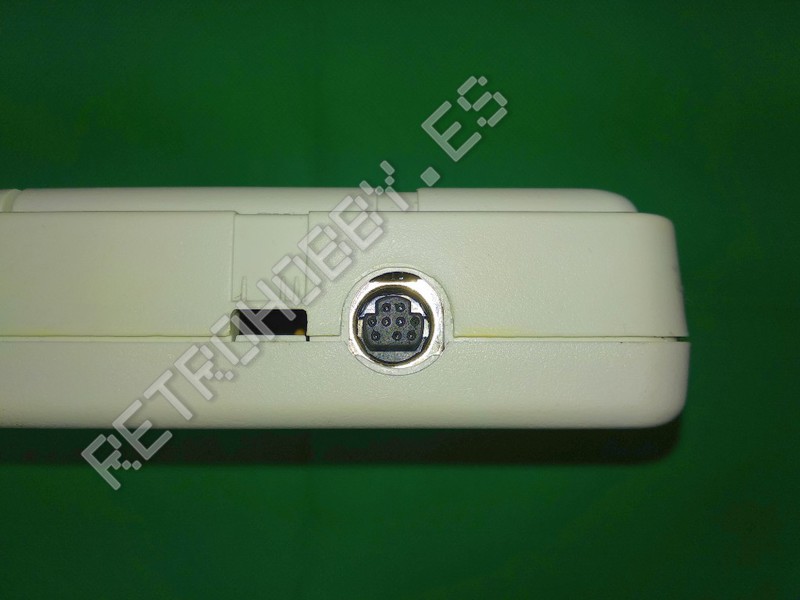

3 - Lijaremos con papel de lija fino la placa y el conector por las cuatro caras y soldaremos con el conector puesto para dejarlo alineado a la carcasa.





3 - Pondremos el integrado 7314 a una plaquita adaptadora y le añadiremos un condensador de 1uf entre el positivo y negativo. (No todas las placas son iguales, hay que seguir las pistas)



4 - sodaremos 3 condensadores de 0,1Uf en los agujeritos consecutivos al +











5 - Debemos pegar la plaquita con algo aislante y unir los puntos positivos y negativo con dos patas de resistencia como se observa en la foto.



6 - soldaremos el cable naranja verde y azul a los 3 condensadores.









 7 - Debemos lijar las patillas y soldarles el cable azul a la ultima patilla, uno nuevo amarillo al penúltimo y uno marrón a la primera.













8 - Uniremos los el cable verde y naranja y uno nuevo gris a los puntos mostrados en la foto (la parte de debajo de la placa)











9 - soldaremos el cable naranja verde y azul a la plaquita.



10 - Uniremos todos los cables al din9 como se muestra en la imagen.



Ya podéis probarla con cuidado y un cable RGB de megadrive2
