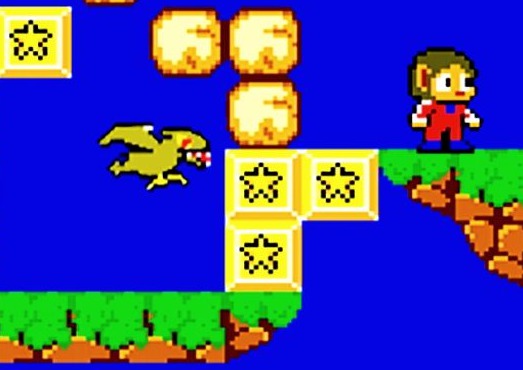

RGB MASTER SYSTEM 2 Alex Kidd en memoria         =======================================

También necesitaremos:

- Conector Sega blindado (mini din 9b).

- Cables finos.

- Resistencia de 10 ohmios aprox.

Quitaremos la carcasa y las chapas.

1 - Cortaremos las tres patas que tiene el bote de radiofrecuencia por detrás.

 No corteis a ras la de la derecha por que nos hará falta luego.

2 - Desoldaremos los tres puntos de soldadura gordos son un soldador de 25W o más mientras hacemos palanca con un destornillador plano

3 - Lijaremos con papel de lija fino la placa y el conector por las cuatro caras

4 - Con el cable conectado soldaremos el conector a la placa usando un soldador de 25W o más.

Es aconsejable rebanar la flecha del conector macho para que entre.

  5 - Conectaremos los cables Naranja, verde y azul a los puntos que están a la derecha del número 24.

6 - En el punto que esta en la foto soldaremos la resistencia de 5-15 ohmios  y a ella el cable amarillo.

7 - Uniremos el cable gris y marron a las resistencias 19 y 20

8 - Conectaremos el cable rojo a la pata 1 del bote de radiofrecuencia

9 - Soldaremos todos los cables al DIN9 como se aprecia en la foto

Ya podéis probarla, no es necesario insertar cartucho.

10 - Antes de cerrarla hay que recortar la chapa para que no toque.

Si no deseamos poner el interruptor 50/60Hz podemos dejar nuestra consola fija en NTSC (pantalla completa 60Hz)

Cortemos por abajo la pata 57 de este chip (4" larga desde la derecha) y la puentearemos a masa (hay unos pocos juegos pal que no funcionaran bien)
