CompartirMOD RGB SUPER NINTENDO JUNIOR ================================
Pasaremos a tener una imagen mas nitida que una SNES normal al ser 1CHIP.
Debemos tener: soldador de punta fina (11W o regulable), estaño de calidad, destornilladores de estrella (Phillips).
Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad) Dificultad: difícil
También necesitaremos:
- Punta de destornillador Gamebit
- Tres resistencias de 68 Ohmios.
- Una resistencia de unos 10 - 20 Ohmios.
- Cables finos.
Antes de comenzar debemos encender la consola sin estar conectada a nada (es importante); Quitaremos las carcasas y las chapas.

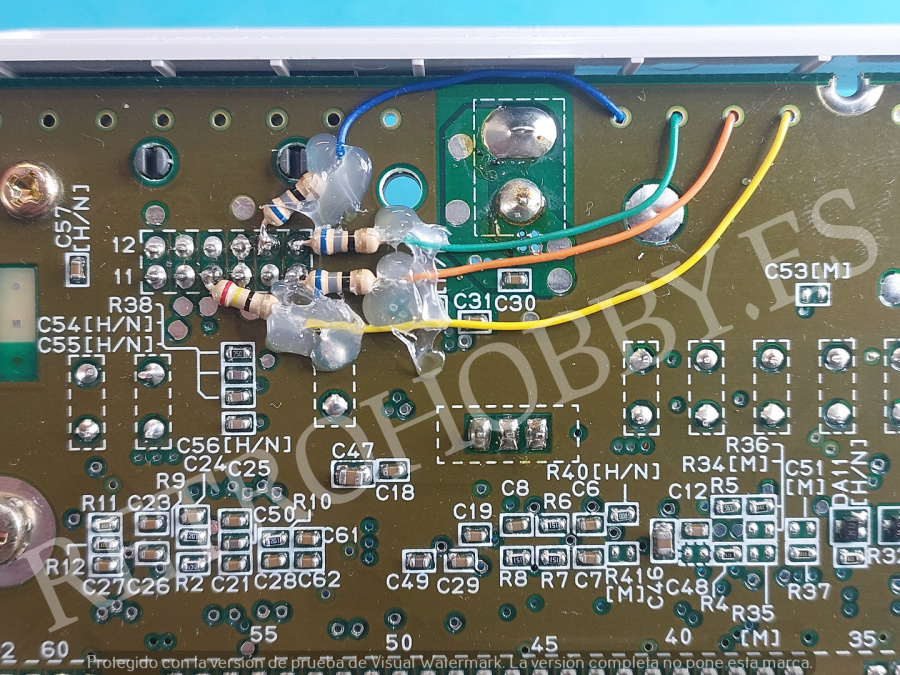

1 - Soldaremos Los 4 cables al chip como se ve en la imagen.
2 - Perforaremos los agujeros que esten tapados y pasaremos los cuatro cables.
3 - Soldaremos las cuatro resistencias al conector.
4 - Uniremos sus respectivos cables como se ve en la foto.
Ya podremos probar la consola con cuidado de insertar el cartucho correctamente.
5 - Protegeremos con termofusible o similar.
