CompartirMOD RGB BARATO PARA ALGUNAS N64 ==================================
Este mod sirve para las N64 con chip de vídeo VDC-NUS o VDC-NUS A. Debeían tenerlo las: Japonesas (Nº de serie < NUJ13312000), Americanas (Nº de serie NS1xxxxxxxx) o Francesas (NUS-001)
Debemos tener: soldador, estaño de calidad, Punta Gamebit grande, destornillador de estrella (Phillips).
Es necesario poseer algo de experiencia soldando (lo ejecutas bajo tu responsablilidad).
También necesitaremos:
- Chip amplificador THS7316 ó 7314
- Plaquita para chips SMD 8 patas
- Cables finos con los colores adecuados.
- 3 resistencias de 48 ohmios aprox
- 1 condensador de 0,1uf
- Un cable RGB de SNES, SFC o GC (aconsejo sync from luma)
Abriremos la consola y le daremos la vuelta a la placa

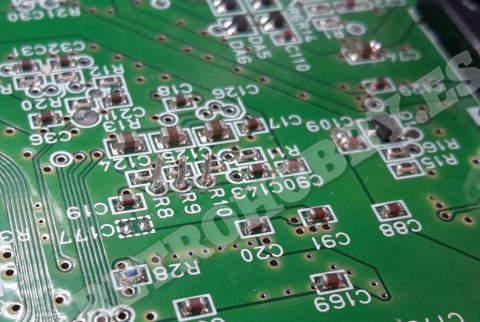

1 - Soldaremos patas de resistencias a los puntos R8. R9 y R10 (no deben atravesar), y las cortaremos a 1cm de alto aprox.
2 - Añadiremos el integrado 7314 ó 7316 a una plaquita como esta y la soldaremos un condensador de 0,1uf entre el positivo y negativo.
3 - Soldaremos por debajo las 3 resistencias de 48 Ohm.
4 - ensartaremos la plaquita en las tres patas de resitencias que pusimos en la placa, soldamos y cortamos lo sobrante.
5- Rascaremos la pista de la derecha de DA6 y soldaremos una pata de resistencia hasta la izquierda de nuestro condensador y otra pata desde el circulo C109 a la derecha de de nuestro condensador
6 - Uniremos a las resistencias los cables RGB
7 - Soldaremos los cables RGB como se ven en la foto
Ya podemos probar la consola (recordad jumper o expansión)
8 - Es aconsejable poner termofusible en esos puntos
9 - Recomiendo poner precinto en la chapa antes de cerrar la consola
