CAMBIAR CONDENSADORES A LAS GAME GEAR       -------------------------------------------------------------------------------

Debemos tener:  soldador de 25/30W, estaño de calidad, destornilladores gamebit grande y de estrella.

Es necesario poseer experiencia soldando (lo ejecutas bajo tu responsablilidad). Dificultad fácil

Desmontaremos la consola y separaremos las dos partes, trabajaremos con la parte inferior.

1- despegaremos todos los condensadores con unos alicates realizando un pequeño movimiento.

2- cortaremos los condensadores con unos alicates de corte pequeños en su zona mas próxima a las patas.

3- Sacaremos con cuidado lo que queda de los condensadores dejando sólo las patas.

4 - Desoldaremos las patas y limpiaremos los contactos ya que segúramente estarán sucios del ácido que han perdido los condensadores hasta que tengamos una buena superficie con estaño nuevo.

5 - Deberemos soldar los condensadores sin invadir los círculos de cobre y fijándonos en que no coincida el + de la placa con el - del condensador ya que si nos equivocamos pueden explotar. Hay 2 tipos de placas:

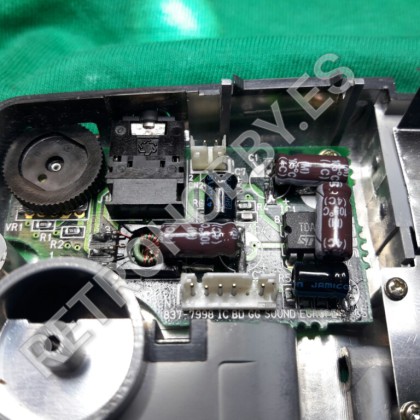

Podemos probar la consola sin conectar la placa de sonido y con cuidado, el tubo fluorescente funciona con 15.000V (necesitaremos un cartucho limpio). Si funciona seguimos con la placa de audio:

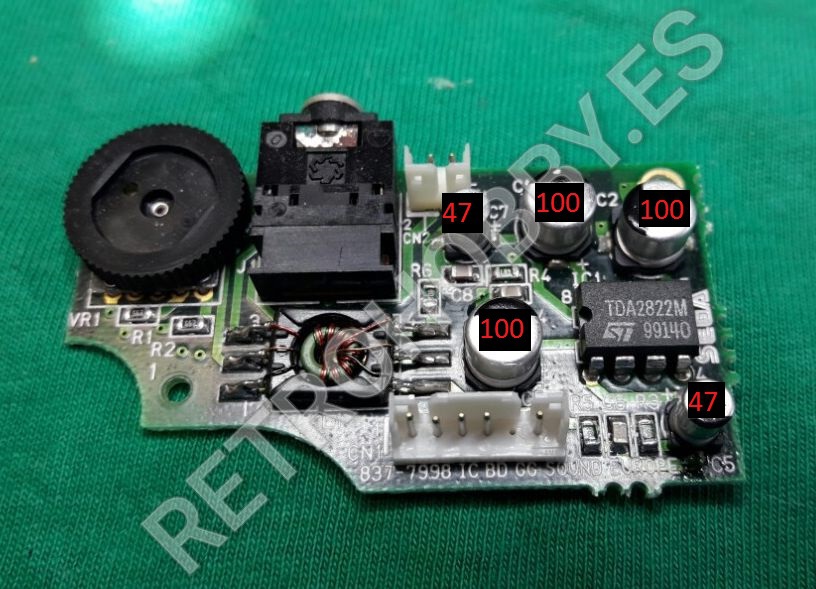

6 - Cortaremos los condensadores y los sacaremos con cuidado dejando sólo las patas.

7- Desoldaremos las patas y limpiaremos los contactos ya que segúramente estarán sucios del ácido que han perdido los condensadores hasta que tengamos una buena superficie con estaño nuevo.

8- soldaremos los condensadores fijándonos en que no coincida el + de la placa con el - del condensador  y cortaremos la chapa de metal de la derecha.
